Venn-diagram – Források átfedésének vizsgálata

A három forrásadat (A, B, C) közötti átfedést egy Venn-diagram szemlélteti, amely megmutatja, hogy mely appID-k találhatók meg kizárólag egy adott adatforrásban, illetve melyek vannak jelen több forrás metszetében is.

Működés

A Venn-diagram létrehozását az alábbi három lépés valósítja meg:

Halmazok kiszámítása appid alapján

A compute_venn_sets függvény mindhárom forráshoz (A, B, C) külön appID-halmazt készít, majd ezek alapján meghatározza:
- csak A-ban szereplő ID-ket,
- csak B-ben szereplő ID-ket,
- csak C-ben szereplő ID-ket,
- a páronkénti metszeteket (A∩B, A∩C, B∩C),
- valamint a mindhárom forrásban megtalálható rekordokat.
```
set_a = set(a["appid"].astype(str))
set_b = set(b["appid"].astype(str))
set_c = set(c["appid"].astype(str))

only_a = set_a - set_b - set_c
a_and_b = (set_a & set_b) - set_c
all_three = set_a & set_b & set_c
```

Elemszámok táblázatos előállítása

A compute_venn_table a fenti halmazok elemszámaiból egy jól áttekinthető Pandas DataFrame-et készít, amely CSV-formátumban is elmentésre kerül:

data = {
    "csak A": [len(s["only_a"])],
    "csak B": [len(s["only_b"])],
    "csak C": [len(s["only_c"])],
    "A ∩ B": [len(s["a_and_b"])],
    "A ∩ C": [len(s["a_and_c"])],
    "B ∩ C": [len(s["b_and_c"])],
    "A ∩ B ∩ C": [len(s["all_three"])]
}

A Venn-diagram megrajzolása és mentése

A plot_and_save_venn függvény a matplotlib_venn csomaggal rajzolja meg a diagramot, az elemszámokat pedig a megfelelő körökben jeleníti meg.
```
venn3(
    subsets=(
        len(s["only_a"]), len(s["only_b"]), len(s["a_and_b"]),
        len(s["only_c"]), len(s["a_and_c"]), len(s["b_and_c"]),
        len(s["all_three"])
    ),
    set_labels=("Forrás A", "Forrás B", "Forrás C")
)
```

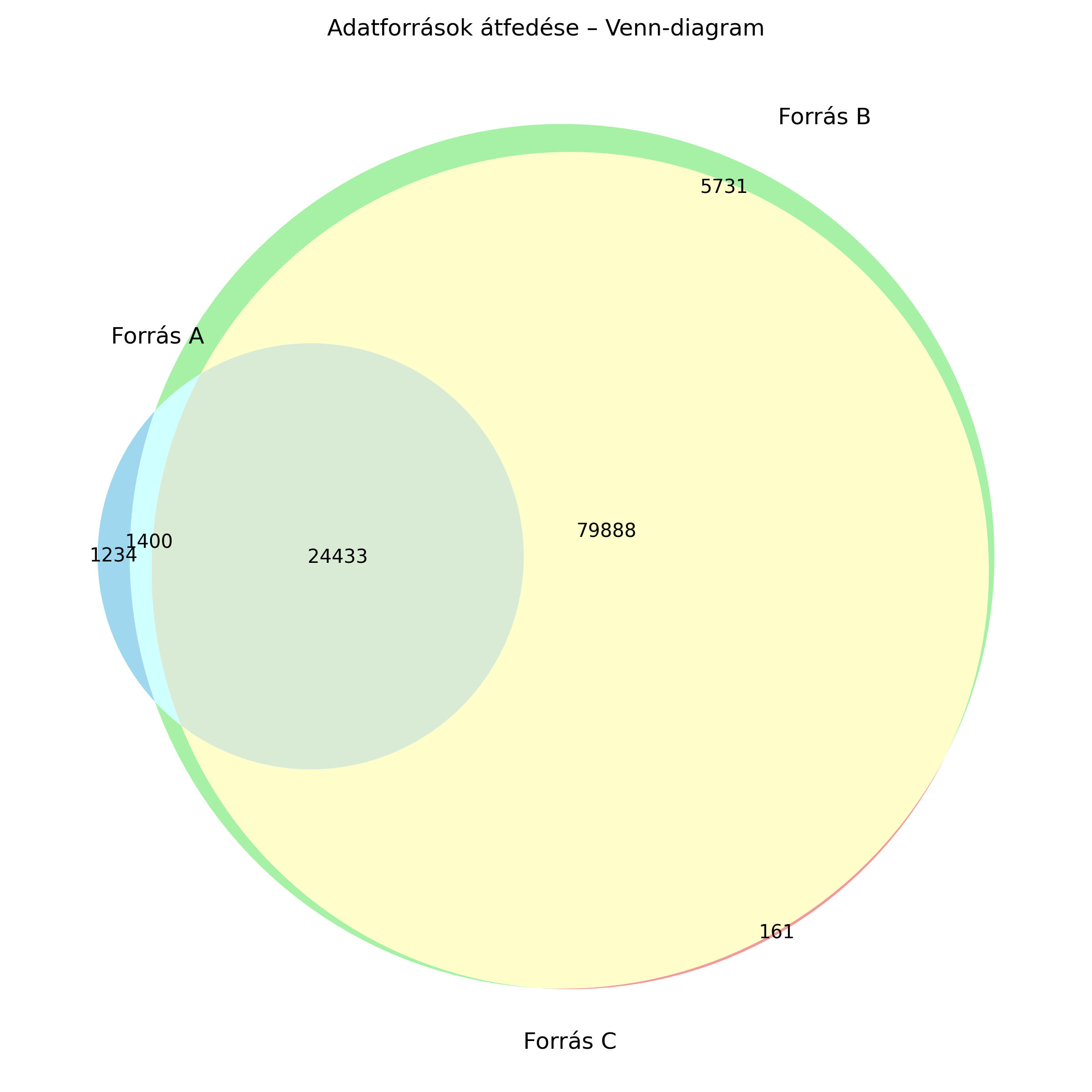

A diagram a merge/generated/venn/venn_diagram.png fájlba kerül mentésre, míg az elemszámos táblázat venn_table.csv formában is elérhető.
